大切な機器を雷の高電圧からガード

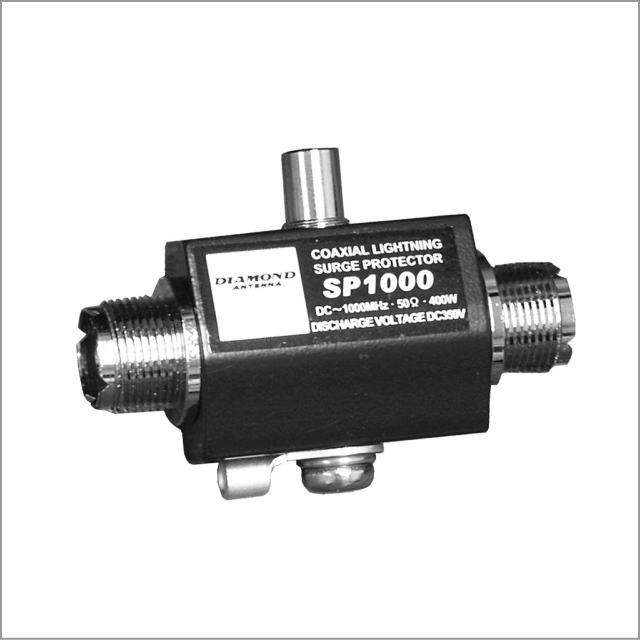

SP1000 同軸避雷器（雷サージプロテクター）

●外形寸法：W66×H41×D20mm
●重量：80g
●周波数範囲:DC～1000MHz
●インピーダンス:50Ω
●入出力コネクター:MJ-M
●VSWR:1.2以下
●挿入損失:0.3dB以下
●耐電力:400W PEP

同軸避雷器は内部導体と外部導体がアレスターで接続された 構造になっています。このアレスターは加えられた電圧によって抵抗値が変化するという性質があります。 送信時の高周波電力の電圧程度では抵抗値が高いため導通せず、同軸避雷器をケーブルの途中に挿入しておいても損失はありません。しかし雷のようにきわめて高い電圧が加わると抵抗値が低くなり短絡状態となるので、同軸避雷器をアースしておけば高電圧が無線機器に加わるのを回避し、大切な機器を破損から護ることができます。 尚、同軸避雷器は誘導雷に対して有効なものですから、アンテナが直撃雷を受けないよう避雷針の併用をお勧めします。
