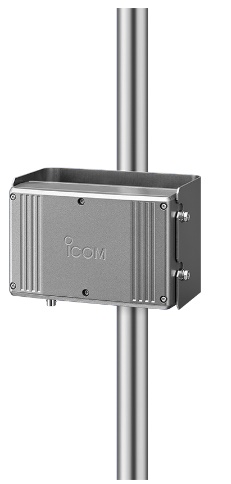

CX-10G 10GHzトランスバーター

希望小売価格:	¥186,780(税込)
価格:	¥184,800 (本体 ¥168,000、税 ¥16,800) 1%OFF
	[ポイント還元 1,848ポイント～]

販売期間：
数量:	個

在庫

在庫あり

返品についての詳細はこちら

特長

• IF 2.4GHzで10GHzの運用を実現。（2.4GHz運用時はスルー回路が動作）
• 最大出力0.5Wを実現。
• IC-905から出力される基準信号により、高い周波数精度を実現。
• IC-905から送受信を制御。送受信のタイミングを気にすることなく運用することが可能。
• IP55の優れた防塵・防水性能。

仕様

一般仕様

周波数範囲		10.000～10.250GHz、10.450～10.500GHz
使用温度範囲		－10℃～+55℃
アンテナインピーダンス		50Ω（不平衡）
IF部　インピーダンス		50Ω（不平衡）
電源電圧		DC12V±15%
消費電力	10GHz送信時	15W以下
	10GHz受信時	4.8W以下
	その他の状態	4.8W以下
寸法 (突起物を除く)		181(W)×115(H)×64(D)mm
重量 (付属品を除く)		約1.3kg

送信部

挿入損失※1	バイパス動作時＜2.4GHz帯運用時＞	2.0dB以下
IF入力周波数※2		2.4～2.45GHz（2400ＭHzIF端子）
コンバージョンゲイン※2		+7dB（typ.）
IF入力電力	バイパス動作時＜2.4GHz帯運用時/HIパワー※1＞	2.0W（typ.）
	AM※1	0.1W（typ.）
送信出力※2	SSB/CW/FM/RTTY/DV/DD/ATV	0.5W（typ.）
	AM	0.125W（typ.）
不要輻射※1		100μW以下（帯域外領域） 50μW以下（スプリアス領域）

受信部

IF出力周波数※2		2.4～2.45GHz（2400 MHz IF端子）
コンバージョンゲイン※2		+6dB（typ.）
感度※2※3	SSB/CW(10dB S/N)	－17dBμV以下
	AM(10dB S/N)	+1dBμV以下
	FM(12dB SINAD)	－13dBμV以下

1　IC-905接続時

2　IC-905接続/10GHz帯運用時

3　IC-905とCX-10Ｇを接続する同軸ケーブルロスは1dB以下時

付属品

• 同軸ケーブル（約2ｍ）OPC-2497
• 10ピンコネクターケーブル（約2ｍ）OPC-2498
• ブラケット ほか

寸法図

底面パネル
