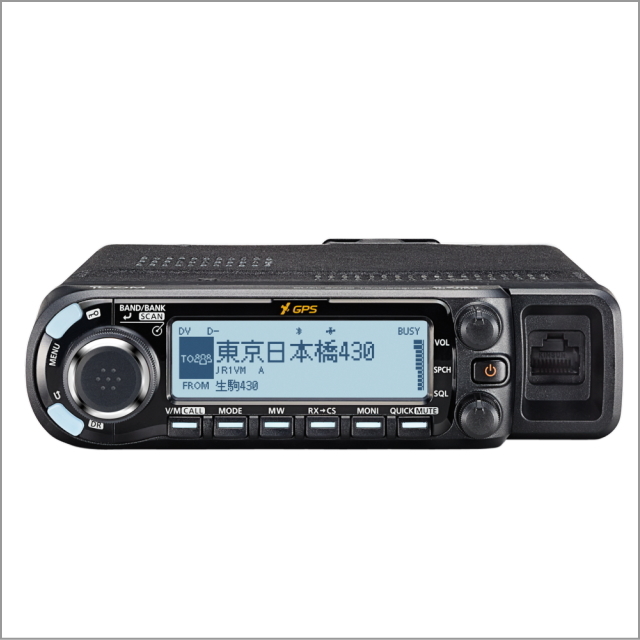

D-STARをもっと楽しく、もっと快適に。
通信範囲を広げる新機能を搭載したデュオバンドモービル。
D-STARレピータにアクセスできない場所からでも、インターネットを介したD-STAR下ゲートウェイ通信が可能です。 最寄りレピータ利用状況やロケーションに左右されず、いつでもどもでも、アクティブな運用が可能です。
・ターミナルモード／アクセスポイントモード対応

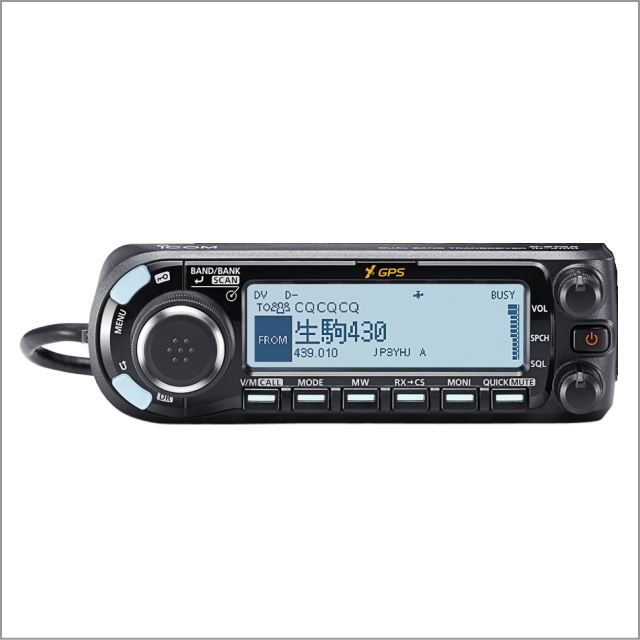

・置きたい場所に収まる、コントローラ脱着方式
・簡単設定機能（DR機能）搭載
・日本語が見やすい、フルドット表示
・選べる４色、バックライト設定
・D-STAR®の標準方式に沿ったDV（デジタルボイス）モードを搭載
・準天頂衛星システム「みちびき」に対応した、GPSレシーバー搭載
・V/Uエアバンドも各種ユーティリティも受信できる、広帯域受信機能搭載
・データ保存／レピータリスト更新にも便利な、microSDカードスロット
おもな特長
■ターミナルモード対応
WindowsパソコンまたはAndroid端末にID-4100をケーブル接続し、インターネット経由で各地のD-STARレピータとGW通信ができる、ターミナルモードを搭載。
近くにD-STARレピータがない場所でも、最寄りD-STARレピータが使用中の場合でも、D-STARのゲートウェイ通信が可能です。
※WindowsパソコンまたはAndroid端末との接続には、データ通信ケーブル（OPC-2350LU 別売）が必要です。
※アクセスポイントモードには、専用アプリケーション：RS-MS3W/RS-MS3A（無償）が必要です。
■アクセスポイントモード対応
WindowsパソコンまたはAndroid端末にケーブル接続したID-4100をアクセスポイントとして利用。 他のD-STARトランシーバーからアクセスポイントを介してD-STARのゲートウェイ通信を行うことが可能です。
近くにD-STARレピータがない場所でも、仲間達とD-STARのゲートウェイ通信を楽しむことが可能です。
※WindowsパソコンまたはAndroid端末との接続には、データ通信ケーブル（OPC-2350LU 別売）が必要です。
※アクセスポイントモードには、専用アプリケーション：RS-MS3W/RS-MS3A（無償）が必要です。

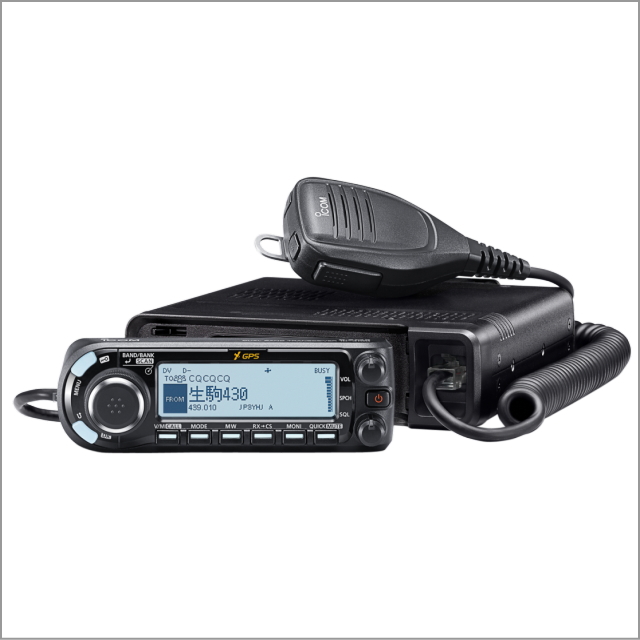

■設置の自由度が高い小型さと、操作しやすい大型表示を両立※
従来の小型コントローラは、車などの限られたスペースにも設置しやすい一方、表示が小さく操作しにくいジレンマもありました。
ID-4100なら、小型コントローラの設置しやすさはそのまま、スマートデバイスに接続※することで、操作しやすい大型表示＆タッチパネル操作を実現します。
またスマートデバイスに接続することで、ID-4100のコントロールの他、画像伝送やマッピング、テキスト伝送なども楽しむことができます。
※スマートデバイスとの接続には、Bluetoothユニット（別売）が必要です。
※ID-4100をスマートデバイスから操作するには、専用アプリケーション：RS-MS1A（無償）が必要です。

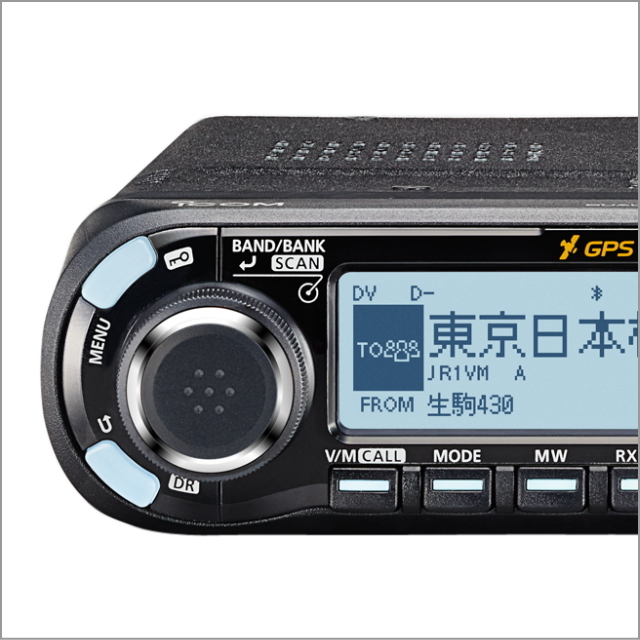

■D-STARを簡単に使いやすくする、フルドット表示＆DR機能
交信したいレピータや相手局を簡単に設定できるDR機能を搭載。 また日本語表示が可能なフルドット表示により、ID-31やID-51のような直感的な操作をが実現しました。
■好みに合わせてカスタマイズできるバックライトカラー
ID-4100は愛車やシャックのイメージに合わせて、バックカラーをホワイト・アンバー・ブルー・グリーンの４色から選んでカスタマイズできます。 また設定時刻になると自動で明るさを調整する夜間設定機能も搭載。昼夜を問わず優れた視認性を発揮します。

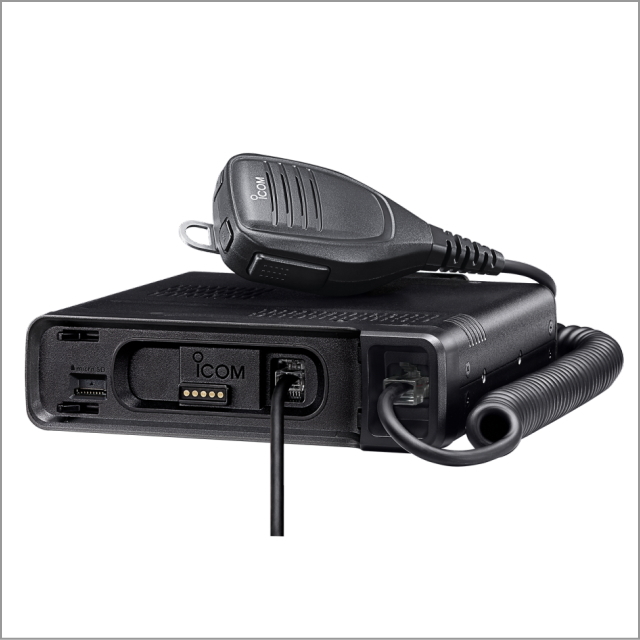

■音声録再，データ保存に便利なmicroSDカードスロット
音声録再やQSOログ、GPSログ等のデータを保存する際に便利なmicroSDカードスロットを搭載しています。 またmicroSDカードを利用して、レピータリストや各メモリを簡単に更新することができます。
■GPSレシーバー搭載で気軽にD-PRS運用
準天頂衛星システム「みちびき」に対応したGPSレシーバーを標準搭載。 自局位置の表示や位置 情報の送信、最寄りレピータのリストアップ機能を実現し、相手局や目的地までの距離や方角をリアルタイムに表示することができます。 もちろん、D-PRS（D-STARからAPRSサーバに位置情報を送るシステム）にも対応しています。
■広帯域受信機能搭載
VHF/UHF帯の、エアバンドを含む各種ユーティリティ無線を受信できます。
■その他の機能
・直感的に操作できるメニュー機能。
・操作性を高める［QUICK MENU］キー。
・オートレピータ機能。
・2種類の空線キャンセラーを装備※。
・メモリー/バンクスキャンをはじめとした多彩なスキャン機能。
・バンドエッジビープ。
・24桁のDTMFコードメモリーを16ch装備。
・トーンスケルチ/DTCSコードスケルチ機能。スプリットトーン設定も可能。
・ポケットビープ機能。
・1本のアンテナでV/Uの運用を可能にするデュプレクサを内蔵。
・周波数安定度±2.5ppm（-10℃～＋60℃/25℃を基準とする）を実現するTCXOを採用。ほか
※TRAIN1/2空線キャンセラー機能、全ての空線信号を検出するものではありません。
おもな付属品
・UP／DOWNスイッチ付ハンドマイクロホン HM-232
・コントローラセパレートケーブル（約3.5m） OPC-837
・DC電源ケーブル OPC-345
仕様
| 一 般 仕 様 |
送信周波数範囲 | 144.000～146.000MHz 430.000～440.000MHz(FM/FM-N/DV) | |||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 受信動作範囲 | (FM/FM-N/DV) 137.000～174.000MHz 230.000～252.895MHz 255.100～261.895MHz 266.100～270.895MHz 275.100～379.895MHz 382.100～411.895MHz 415.100～550.000MHz (AM) 118.000～136.991MHz 230.000～374.995MHz |
||||||||||||||||||||||||||||||||||||||||||
| 電波型式 | F2D/F3E/F7W | ||||||||||||||||||||||||||||||||||||||||||
| 使用温度範囲 | -10℃～＋60℃ | ||||||||||||||||||||||||||||||||||||||||||
| 周波数安定度 | ±2.5ppm以内 （-10℃～＋60℃/25℃を基準とする） | ||||||||||||||||||||||||||||||||||||||||||
| デジタル伝送速度 | 4.8kbps | ||||||||||||||||||||||||||||||||||||||||||
| 音声符号化速度 | 2.4kbps | ||||||||||||||||||||||||||||||||||||||||||
| アンテナインピーダンス | 50Ω 不平衡（M型） | ||||||||||||||||||||||||||||||||||||||||||
| メモリーチャンネ数ル | メモリー1000，コール4，プログラムスキャンエッジ50（2×25組） レピータメモリ1200，GPSメモリ200 |
||||||||||||||||||||||||||||||||||||||||||
| 電源電圧 | DC13.8V（外部電源端子） | ||||||||||||||||||||||||||||||||||||||||||
| 消費電流 |
|
||||||||||||||||||||||||||||||||||||||||||
| 外形寸法 | 150（W）×40（H）×171.9（D）mm （本来） 約122（W）×40（H）×29.7（D）mm （コントローラー部） |
||||||||||||||||||||||||||||||||||||||||||
| 重量 | 約1300g（本体＋コントローラー） | ||||||||||||||||||||||||||||||||||||||||||
| 送 信 部 |
送信出力 | ID-4100 20W/10W/2W ID-4100D 50W/15W/5W |
|||||||||||||||||||||||||||||||||||||||||
| 変調方式 | FM ,FM-N： FMリアクタンス変調 DV ： GMSKリアクタンス変調 |
||||||||||||||||||||||||||||||||||||||||||
| 最大周波数偏移 | FM ±5.0kHz以下／FM-N ±2.5kHz以下 | ||||||||||||||||||||||||||||||||||||||||||
| スプリアス発射強度 | -60dB以下 （スプリアス領域/帯域外領域） | ||||||||||||||||||||||||||||||||||||||||||
| マイクロホンインピーダンス | 600Ω | ||||||||||||||||||||||||||||||||||||||||||
| 受 信 部 |
受信方式 | ダブルスーパーヘテロダイン方式 | |||||||||||||||||||||||||||||||||||||||||
| 中間周波数 | 1st IF : 46.35MHz，2nd IF : 450kHz | ||||||||||||||||||||||||||||||||||||||||||
| 受信感度 （スプリアスポイントは除く） |
|
||||||||||||||||||||||||||||||||||||||||||
| スケルチ感度 （スプリアスポイントは除く） |
-18dBμ以下 (Threshold) | ||||||||||||||||||||||||||||||||||||||||||
| 選択度 | FM 60dB以上 FM-N 55dB以上 DV 50dB以上 | ||||||||||||||||||||||||||||||||||||||||||
| スプリアス妨害比 | 60dB以上 | ||||||||||||||||||||||||||||||||||||||||||
| 低周波出力 | 2.0W以上（2Ω負荷，10%歪率時） | ||||||||||||||||||||||||||||||||||||||||||
| 低周波負荷インピーダンス | 8Ω |
※ D-STARは一般社団法人日本アマチュア無線連盟の登録商標です。
※ 定格はJAIA（日本アマチュア無線機器工業会）測定法によります。
※ 定格・仕様・外観等は改良のため予告なく変更する場合があります。
